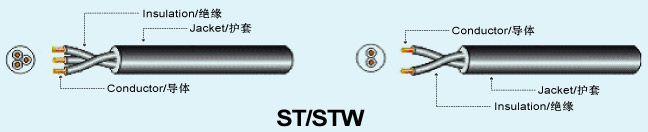

ST/STW电线电缆
型号:ST/STW
额定温度:60℃、75℃、90℃、105℃
额定电压:600V
退火裸铜绞合导体(可选用其它结构)ST和STW、STO、STOO、STOW、STOOW、
PVC绝缘、PVC护套 S、SO、SOO、SOW、SOOW、SE、SEO、SEOO、SEOW、SEOOW、EP绝缘、CPE护套
两芯和两芯以上
可通过UL VW-1和CSA FT1/FT2燃烧测试
参照标准:UL 62、UL 1581 & CSAC22.2 No.49
应用:用于电气设备电力传递
TYPE |
Conductor |
Insulation |
Jacket | |||||||
AWG |
No. |
Construction |
Nom.Thickness |
Diameter |
Nom. Thickness |
Outer Diameter | ||||
ST STW STO STOO STOW STOOW S SO SOO SOOW SE SEO SEOO SEOW SEOOW |
18 |
2 |
41/0.16 |
0.76 |
2.8 |
1.52 |
8.80 | |||
3 |
41/0.16 |
0.76 |
2.8 |
1.52 |
9.20 | |||||
4 |
41/0.16 |
0.76 |
2.8 |
1.52 |
10.00 | |||||
5 |
41/0.16 |
0.76 |
2.8 |
1.52 |
11.00 | |||||
17 |
2 |
52/0.16 |
0.76 |
2.9 |
1.52 |
9.10 | ||||
3 |
52/0.16 |
0.76 |
2.9 |
1.52 |
9.35 | |||||
4 | 52/0.16 | 0.76 | 2.9 | 1.52 | 10.20 | |||||
5 | 52/0.16 | 0.76 | 2.9 | 1.52 | 11.20 | |||||
16 | 2 | 65/0.16 | 0.76 | 3.1 | 1.52 | 9.40 | ||||
3 | 65/0.16 | 0.76 | 3.1 | 1.52 | 10.00 | |||||
4 | 65/0.16 | 0.76 | 3.1 |
1.52 |
10.70 | |||||
5 | 65/0.16 | 0.76 | 3.1 |
1.52 |
11.80 | |||||
14 | 2 | 41/0.254 | 1.14 | 3.45 |
2.03 |
12.60 | ||||
3 | 41/0.254 | 1.14 | 3.45 |
2.03 |
13.20 | |||||
4 | 41/0.254 | 1.14 | 3.45 |
2.03 |
14.30 | |||||
5 | 41/0.254 | 1.14 | 3.45 |
2.03 |
15.60 | |||||
12 | 2 | 65/0.254 | 1.14 | 3.95 |
2.41 |
14.40 | ||||
3 | 65/0.254 | 1.14 | 3.95 |
2.41 |
15.10 | |||||
4 | 65/0.254 | 1.14 | 3.95 |
2.41 |
16.30 | |||||
5 | 65/0.254 | 1.14 | 3.95 |
2.41 |
17.70 | |||||
10 | 2 | 65/0.32 | 1.14 | 5.3 |
2.41 |
15.60 | ||||
3 | 65/0.32 | 1.14 | 5.3 |
2.41 |
16.50 | |||||
4 | 65/0.32 | 1.14 | 5.3 |
2.41 |
17.80 |
